VCS, ACB)의 수명(Lifetime) 및 정기 점검(maintenance) [정보] 고압&저압차단기(GCB, VCB,

 안녕하세요. 어느 공장이나 빌딩이나 아파트나 전기실이 있지요? 그리고 이 전기실에는 고압과 저압의 수배 전반이 있을 것입니다. 그리고 수배 전반 안에는 수배 전반의 심장이라고 할 수 있는 차단기가 설치되어 있습니다. 사고시 사고전류를 차단하거나 경우에 따라 상단과 하단을 분리하는데 꼭 필요한 차단기!! 이 차단기 놈도 수명이 다 되어가고, 그래서 이 차단기 놈을 주기적으로 정기적으로 점검해주는 것이 매우 중요합니다만~!! 음.. 아마 많은 곳에서 이러한 차단기의 유지보수에 무감각하거나 별로 신경 쓰이지 경우가 있을 것입니다.하지만 꽉! 유지 보수 기간 및 정전 기간 동안 항목 중 하나로 기억하십시오.그래야 차단기 수명도 늘어나고 사고도 미연에 방지할 수 있고, 너도 해피, 나도 해피, 에브리, 해피.^^

“안전제일!! 아빠 오늘도 무사히 ^^

통상 차단기의 및 정기점검 추천기간은 1.GCB: 1) 수명: 10,000CO(기계적 수명) 또는 15년 2) 유지보수 기간: 3년 또는 5,000CO 마다

2. VCB: 1) 수명: 30,000 CO(기계적 수명) 또는 15년 2) 유지보수 기간: 3년 또는 매 1,000 CO마다

3. VCS: 1) 수명: 100,000 CO(기계적 수명) 또는 15년 2) 유지보수 기간: Maintenance-free

4. ACB: 1) 수명: 12,000 CO ~ 25,000 (기계적 수명, 차단기 용량에 따라 다름) 또는 20년 2) 유지보수 기간: 3년 또는 3,000 CO 마다

이런 식으로 됩니다. 위의 수치는 각 차단기 maker마다 다르지만 보통은 normal에 위에 수치에서 크게 벗어나지 않습니다.상기 수명 15년은 정기점검을 주기적으로 받은 경우이며, 그렇지 않은 경우 상기 수명은 현저히 짧아집니다.아, 그리고 중요한 것~!! 만약, 사고가 나서 차단기가 사고 전류(Short circuit current(kA))를 차단하면 그 사고 전류의 크기에 따라 Lifetime이 줄어들기 때문에, 차단기 정상 사용여부에 대한 점검을 꼭 받아야 합니다~!! 아래의 사진을 보면서 나도 항상 가슴속에서 유지보수 철저히 = 안전제일, 경계심용!!

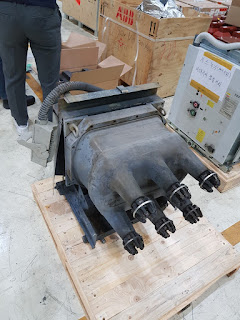

“차단기 사고 사진………… 오마이갓츠~!!” 다음엔 차단기 maintenance test 항목에 대해서 알아보고 해결 방법에 대해서도 시간을 갖도록 하겠습니다.^^아이윌비백! 진로 이즈백~!!
